PXIe綜合IO板卡
產品說明書
MPN: MVSC10ATCIO
1、產品介紹
PXIe綜合IO板卡，廠家型號MVSC10ATCIO，是深圳市邁威科技有限公司針對汽車HIL仿真應用而研發的一款綜合IO測試卡。本卡支持模擬輸入輸出、數字輸入輸出和電阻模擬，可以用于模擬和測量典型的汽車信號。
本產品實物圖如下圖所示：
圖一 綜合IO卡實物圖
2、產品特征
本測試卡滿足PXIe 2.0規范，3U12HP大小，由一個載板和3種子卡（AIO子卡、DIO子卡和電阻子卡）堆疊在一起組成。DIO部分關鍵特性如下：
Ø 支持24個DI和16個DO通道，支持PWM/電平/SENT協議輸入輸出;
Ø DO結構支持PUSH/PULL/PUSH&PULL/HI.IMPEDANCE 4種;
Ø DI和DO電壓最大30V;
Ø PWM輸入輸出頻率支持1Mhz max;
Ø 輸出支持+30V過壓、短路保護；
AIO子卡上DAC和ADC均為16bit，其關鍵特性如下：
Ø 支持15個AI和15個隔離的AO通道;
Ø AI和AO均支持電平和波形模式；
Ø AI測量范圍0~30V，AO輸出范圍0~10V；
Ø 輸出支持±30V過壓、短路保護。
電阻子卡使用繼電器矩陣實現電阻模擬。每張電阻子卡支持5個通道，本產品總共使用兩張電阻子卡。其關鍵特性如下：
Ø 10個隔離RES通道；
Ø 模擬電阻范圍10Ω~1MΩ；
3、電氣參數
3.1 產品供電參數
電壓 | 啟動 | 靜態 | 工作 | |||
電流A | 功率W | 電流A | 功率W | 電流A | 功率W | |
12V | 4.2 | 50.4 | 0.82 | 9.84 | 1.8 | 21.6 |
5V | 0.01 | 0.05 | 0.01 | 0.05 | 0.01 | 0.05 |
3.3V | 2 | 6.6 | 1.2 | 3.96 | 1.2 | 3.96 |
測試條件 | 上電啟動瞬間 | 上電后，不使能輸入輸出 | AI/DI全部使能,AO輸出10V,DO輸出5V，所有繼電器動作 | |||
注： ①啟動時，12V電流較大，持續時間5ms左右。
②工作時，電阻卡繼電器動作，12V電流較大，持續時間30ms左右。
3.2 DIO參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
輸入特性 | |||||
輸入電壓范圍 | 0 | —— | 30 | V | |
比較電壓設置范圍 | 1 | —— | 20 | V | |
輸入阻抗 | —— | 61 | —— | kΩ | |
頻率測量范圍 | 1 | —— | 1,000,000 | Hz | 50%占空比方波輸入 |
頻率測量誤差 | —— | ±0.01 | —— | % | 1~1Mhz范圍 |
占空比測量范圍 | 1 | —— | 99 | % | 150kHz以內 |
占空比測量精度 | —— | ±0.2 | —— | % | 150kHz以內 |
過壓保護范圍 | —— | +30 | —— | V | |
SENT Tick設置范圍 | 1 | —— | 200 | us | |
SENT數據位半字節數 | 1 | —— | 8 | 個 | |
SENT接收幀緩存 | —— | 16 | —— | 幀 | |
輸出特性 | |||||
輸出電壓范圍 | 5 | —— | 30 | V | 外部參考電源供電 |
輸出頻率范圍 | 1 | —— | 1,000,000 | Hz | 推挽模式（50%占空比） |
輸出頻率精度 | —— | ±0.15 | —— | % | 150khz以內，推挽 |
輸出占空比精度 | —— | —— | 0.5 | % | 推挽,1~10kHz，1~99%占空比 |
—— | —— | 0.5 | % | 推挽,10kHz ~50kHz，5~95%占空比 | |
—— | —— | 1.5 | % | 推挽,50 kHz ~150kHz，20~80%占空比 | |
—— | —— | 5 | % | 推挽,150k~330khz，40~60%占空比 | |
過流門限 | —— | 150 | —— | mA | 5-30V輸出電壓內 |
輸出總電流 | —— | —— | 1 | A | 內部5V參考 |
過壓保護范圍 | —— | 30 | —— | V | |
SENT Tick設置范圍 | 1 | —— | 200 | μs | |
注： ①測試條件未注明輸出模式即所有模式滿足。
3.3 AIO參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
模擬輸入 | |||||
輸入阻抗 | —— | 3 | —— | MΩ | AI+與AI-之間 |
采樣率 | 125 | ksps | |||
電壓測量范圍 | 0 | —— | +30 | V | |
失調電壓 | —— | —— | ±5 | mV | 校準后 |
增益誤差 | -0.1 | —— | +0.1 | % | 校準后 |
輸入過壓保護 | -30 | —— | +30 | V | |
模擬輸出 | |||||
最大輸出電壓 | -10.33 | —— | +10.33 | V | |
正常輸出范圍 | -10 | —— | +10 | V | 性能保證 |
輸出阻抗 | —— | 1 | 2 | Ω | |
輸出驅動能力 | -5 | —— | +5 | mA | |
失調誤差 | —— | 0.2 | 2 | mV | 校準后 |
增益誤差 | —— | —— | 0.1 | % | 0~10V輸出 |
建立時間 | —— | 13 | —— | uS | 0至1V階躍,10%~90% |
—— | 13 | —— | uS | 0至10V階躍,10%~90% | |
正弦波輸出頻率 | —— | —— | 4 | kHz | |
波形輸出更新率 | —— | 1.068 | —— | Msps | |
波形輸出帶寬 | —— | 26 | —— | kHz | -3dB帶寬 |
輸出過壓保護① | -30V | —— | +30 | V | |
注： ①設備未上電時，過壓保護能力會降低。
3.4模擬電阻參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
輸入阻抗 | —— | 1 | —— | MΩ | |
電阻分辨率 | —— | 2 | —— | Ω | |
輸出電阻范圍① | 2 | —— | 1M | Ω | |
最大輸入電壓 | 30 | V | 在電阻額定功率下 | ||
最大承受功率 | —— | 0.25 | —— | W | 25℃環境 |
初始電阻 | —— | 1 | —— | Ω | 內部繼電器全部短路 |
精度① | —— | —— | 2 | Ω | 輸出小于100Ω |
—— | —— | 3 | Ω | 輸出100~200Ω | |
—— | —— | 4 | Ω | 輸出200~400Ω | |
—— | —— | 1 | % | 輸出＞400Ω | |
TCR | —— | —— | 100 | ppm | |
單通道響應 | —— | 15 | —— | ms | |
全通道響應時間 | —— | —— | 30 | ms | |
繼電器電氣壽命 | —— | 650000 | —— | Cycles | DC 30V 0.1A負載 |
注：①通道輸出電阻由繼電器和連接器接觸電阻，走線電阻和標準電阻共同組成。低電阻輸出時，初始電阻（包含走線電阻和繼電器接觸電阻）是影響精度的主要因數，繼電器接觸電阻變大后，需要通過校準及時修正。
4、結構

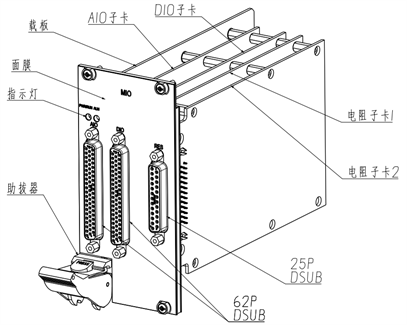

本產品采用載板加子卡堆疊而成，板間通過B2B連接器相連。對外接口都為D-SUB母座連接，其中AIO和DIO都為62-pin，電阻卡為25-pin。產品的組件圖如下所示：
圖二
產品為標準的3U12HP大小的PXIe模塊（3槽位），凈重約734g，尺寸約為216x60x130mm，具體尺寸如下圖所示：
圖三（單位MM)
5、接口定義
面板上3個DB連接器接口定義如下（從左到右依次為AIO，DIO和電阻連接器）：
注：①EX_P1、EX_P1為DIO的第一組和第二組外部參考電源。
6、使用注意事項
a、電阻通道無主動保護，測試時注意不要超過額定功率；
b、電阻子卡內含磁保持繼電器，避免在強磁強震動環境下使用；
c、AI輸入需要與被測對象共地，共模輸入不得超過±30V；
d、規范拿持采集卡，注意防靜電；
e、無專業指導請勿私自拆解采集卡；
7、環境要求
使用要求：0~55℃，10~90%相對濕度，無結露
儲存要求：-20~70℃，5~95%相對濕度，無結露
8、包裝清單
板卡×1PCS，產品說明書×1PCS
