PXIe-AUDIO音頻卡產品說明書
廠家型號：MVTD30ATAUD_VA
1、產品介紹
MVTD30ATAUD_VA是深圳市邁威科技有限公司針對音頻測試應用研發生產的一款測試卡，本音頻卡除可以同時完成4路常規音頻采集與播放外，另外還集成1路A2B總線收發器，可以模擬A2B總線上的主從設備，用于A2B總線測試。
本產品實物圖如下圖所示：
圖一
2、產品特征
本測試卡滿足PXIe 2.0規范，3U尺寸，其關鍵特性如下：
Ø 32bit Delta-sigma DAC/ADC；
Ø 支持48/96/192ksps采樣率采集與播放；
Ø 支持32bit 整形和浮點格式的采集與播放；
Ø 模擬輸入輸出SNR大于100dB；
Ø 模擬輸入內置4mA恒流偏置；
Ø THD+N小于-100dB；
Ø 輸入輸出電壓范圍2Vrms/10Vrms兩檔可選；
Ø 支持A2B總線主從節點測試；
3、電氣參數
3.1 產品供電功耗參數
電壓 | 上電峰值電流 | 靜態 | 采集 | 播放 |
12V | 2900mA | 630mA | 650mA | 650mA |
3.3V | 800mA | 1150mA | 1150mA | 1160mA |
5V | 10mA | 10mA | 10mA | 10mA |
3.2模擬輸入電氣參數
項目 | 規格 |
通道數 | 4路單端和差分兼容輸入； |
采樣率 | 48K/96K/192K，軟件可配 |
分辨率 | 32Bit |
輸入耦合 | AC |
ADC類型 | Delta-sigma |
動態范圍 | 大于100dB |
THD+N① | 小于-100dB |
頻率響應 | 48Ksps：頻響范圍20-20KHz，±0.1dB 96Ksps：頻響范圍20-45KHz，±0.5dB 192Ksps：頻響范圍20-90KHz，±1dB |
平坦度 | ±0.1dB(20-20KHz) |
輸入量程 | 2Vrms/10Vrms，軟件可配 |
輸入阻抗 | 100KΩ |
輸入接口 | 3.5mm 三芯TRS② |
① 差分輸入時，TRS接頭的tip和ring為差分輸入，sleeve接GND；單端輸入時，tip接信號，ring和sleeve接GND。
② 測量帶寬20~20khz，-1dBFs輸入。
3.3 IEPE供電
本測試卡支持IEEE1451標準的TEDS功能。其IEPE恒流供電通過TRS接口的第tip腳輸出，通過第3腳的地線回流。
Ø 開路電壓不小于23.5V
Ø 輸出電流精度4.0mA±5%
3.4模擬輸出電氣參數
項目 | 規格 |
通道 | 4路單端/2路立體聲① |
采樣率 | 48K/96K/192K，軟件可配 |
分辨率 | 32Bit |
DAC類型 | Delta-sigma |
輸出耦合 | AC |
動態范圍 | 100dB |
THD+N② | 48Ksps:小于-100dB |
96Ksps:小于-95dB | |
192Ksps:小于-95dB | |
頻率響應 | 48Ksps：頻響范圍20-20KHz，±0.1dB 96Ksps：頻響范圍20-45KHz，±0.5dB 192Ksps：頻響范圍20-90KHz，±1dB |
平坦度 | ±0.1dB(20-20KHz) |
輸出電壓 | 2Vrms/10Vrms，軟件可配 |
輸出阻抗 | 75ohm |
輸出接口 | 3.5mm三芯 TRS |
① 立體聲輸出時，out1 /3對應左聲道，out2/4對應右聲道。
② 測試條件：測量帶寬20~20Khz，A-weight，-1dBFS，100k負載。
3.5 A2B總線電氣特性
PXIe-AUDIO卡提供一組A2B總線，支持master和Slave模式。收發器采用AD2428，其支持的關鍵特性如下：
Ø 最大線纜長度40m，最大節距10m
Ø 最大節點數11個
Ø 支持32路上行和32路下行
Ø 面板上4PIN連接器接口定義如下：
* 測試卡做master時，從B端引出接到slave的A端；做slave時，從上一節點的B端接測試卡的A端。
4、結構尺寸
160mm*100mm (不包含面板，連接器)，兼容3U CompactPCI slot, 凈重約：247g

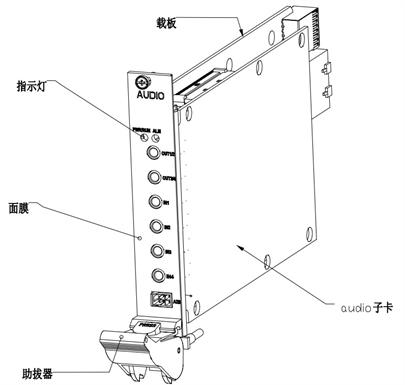

產品的組件圖與尺寸圖如下所示：
圖二
圖三
5、使用注意事項
a、模擬輸入請根據信號大小選擇合適的量程；
b、規范拿持采集卡，注意防靜電；
c、無專業指導請勿私自拆解采集卡；
6、環境要求
使用要求：0~55℃，10~90%相對濕度，無結露
儲存要求：-20~70℃，5~95%相對濕度，無結露
7、包裝清單
板卡×1，產品說明書×1
