多通道固定&可調電壓源板

產品說明書

版本：Version 1.0

MPN: MVTD20NPAV

深圳市邁威科技有限公司

版 權

未得到 深圳市邁威科技有限公司 明確的書面許可，不得為任何目的、以任何形式或手段（電子的或機械的）復制或傳播本手冊的任何部分。

© 本手冊的所有版權屬于 深圳市邁威科技有限公司。

聲 明

本手冊中的資料如有更改，將會通過資料升級版本或者郵件、通知等方式知會到客戶。

本文檔可能涉及 深圳市邁威科技有限公司 的專利（或正在申請的專利）、商標、版權或其他知識產權，除非得到深圳市邁威科技有限公司的明確書面許可協議，本文檔不授予使用這些專利（或正在申請的專利）、商標、版權或其他知識產權的任何許可協議。

安全注意事項

為您安全起見，在使用本產品之前，請仔細閱讀并嚴格遵守下列條文，否則可能導致人身傷害、設備損壞或有價值資料的丟失。

不要讓水和異物進入本產品，不要用濕手操作本產品，以免引起觸電危險。

禁止用酸性、堿性、有機溶劑等腐蝕性液體或尖銳（如不銹鋼鋼絲球）物品擦拭本產品；不要將本產品置于潮濕、酸性、導電粉塵或有任何可能產生化學物質腐蝕的環境中；不要將本產品置于強磁場或高溫的環境中。

􀁺 在使用本產品前，請仔細閱讀所有說明書。請嚴格遵照的說明書進行操作。

􀁺 請妥善保存所有說明書以備日后參考。

􀁺 在清潔或維修產品前，必須斷開電源。

􀁺 對手冊內容如有不同理解，以本公司技術部門的解釋為準。

􀁺 只有合格人員才允許操作此設備。合格人員規定為根據既定的安全慣例和標準進行產品安裝、運行(含試運行)及維護管理的工作人員。

􀁺 本產品只有在正確的運輸、儲存、組裝和安裝的情況下，按建議方式進行運行和維護，才能正確而安全地發揮其功能。

􀁺 當安裝和使用本產品時，必須遵守所有有關國家、地區和地方的安全規程。

目   錄

1             產品介紹............................................................................................................ 4

2             產品功能及參數指標........................................................................................... 5

3             電氣參數............................................................................................................ 5

4             結構尺寸............................................................................................................ 6

5             使用注意事項說明.............................................................................................. 6

6             包裝清單............................................................................................................ 7

1      產品介紹

該產品是一款插卡式測試設備，通過導軌插入客戶機框內，基于客戶背板接口，采用48V供電，能提供多個固定電源輸出和可調電源輸出，并且各通道間相互隔離。

該產品可用于測試平臺或其他場合信號測試。

本產品實物圖如下圖所示：

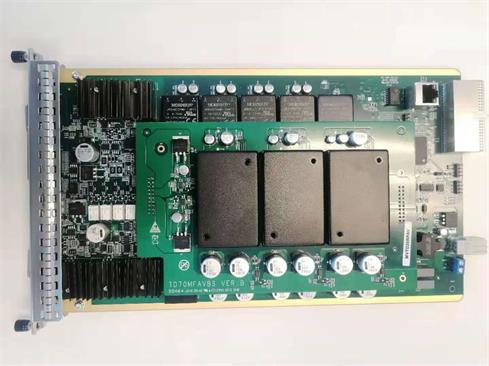

圖1 電源板實物

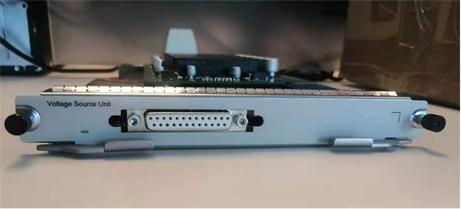

圖2 電源板面板

2      產品功能及參數指標

電壓源板2U，半機框尺寸，輸入輸出特征如下；

3       電氣參數

產品供電功耗參數

電壓源板是由機箱背板提供的48V供電，其功耗如下表所示：

表1 板卡供電功耗

4       結構尺寸

 產品的組件圖與尺寸圖如下所示

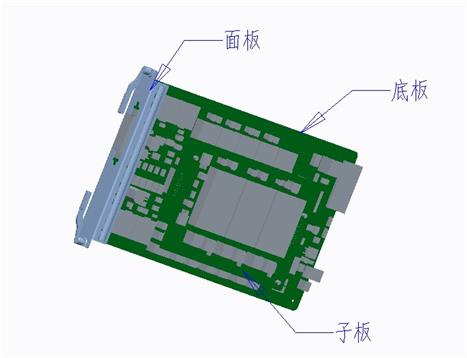

圖3 產品組件圖

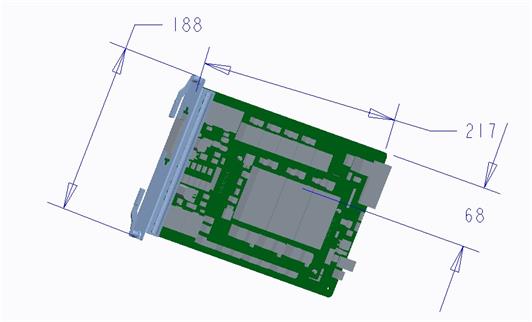

圖4 產品尺寸圖（單位mm）

5       使用注意事項說明

a、輸入電壓不能超過75V；

b、16V可調電源輸出與2路12V共用電源，當固定電源與可調電源同時帶載時最大電流小于0.5A；

c、76V可調電源輸出與15V，24V，48V共用電源，當固定電源與可調電源同時帶載時最大電流小于0.5A；

6       包裝清單

電壓源卡×1，DB25延長線纜×1，產品說明書×1
