產品說明書

PoE 功率測試產品 MVTD90UPOE V1.0

深圳市邁威科技有限公司

Shenzhen Maxwell Tech Co. LTD

目錄

1          產品介紹............................................................................................................ 3

2          產品特征............................................................................................................ 3

3          外觀介紹............................................................................................................ 4

4          操作說明............................................................................................................ 4

4.1      輸入端口............................................................................................................ 5

4.2      終端工具............................................................................................................ 5

4.3      端口功率配置..................................................................................................... 5

4.4      端口關閉............................................................................................................ 6

4.5      端口打開............................................................................................................ 6

4.6      端口功率查詢..................................................................................................... 7

4.7      指示燈狀態......................................................................................................... 8

4.8      溫度檢測............................................................................................................ 8

4.9      風扇狀態查詢和設置........................................................................................... 8

4.10         更新軟件..................................................................................................... 10

5          包裝清單.......................................................................................................... 10

1   產品介紹

POE 功率測試 MVTD90UPOE 是基于 POE 供電設備的對 PSE 供電性能進行測試的一款 產品。該產品支持標準 802.3af/at/bt 協議的 PSE 設備供電測試，單端口功率最大承受 100W， 支持簽名電阻、功率等級、功率等關鍵信息的動態調整。支持端口間數據線兩兩環回，最大 速率支持 10GE。

本產品實物圖如下圖所示：

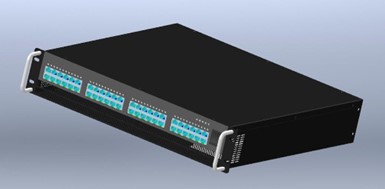

圖 1 外觀示意圖

2   產品特征

POE 功率測試產品的規格參數如下：

3   外觀介紹

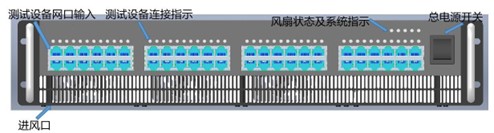

圖 2 前面板示意圖

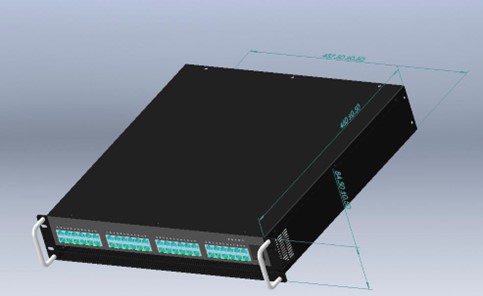

圖 3 產品尺寸圖

4   操作說明

將設備通訊串口連接到電腦串口，打開串口軟件，連接好測試設備和設備電源。開機測

試。

在 PC 上需要安裝串口助手：IPOP 4.1

下面以輸入端口 Port2 和 Port3 為例，進行操作。

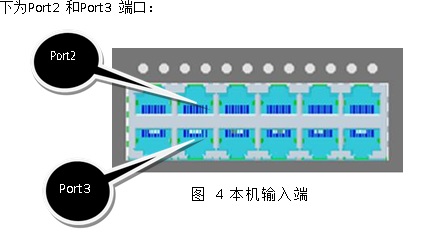

4.1    輸入端口

4.2    終端工具

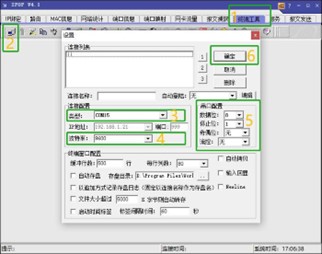

要使用本產品的完整功能，用戶的 PC 必須能夠運行超級終端或其它支持 ymodem 協 議的終端程序。本文檔中使用 IPOP V4.1 的終端工具。下圖給出了終端工具的配置：

所有命令若沒有說明情況下，均為十進制字符型，支持英文字母大小寫。

4.3    端口功率配置

給產品接入電源，串口接入 PC，端口接入交換機，交換機接入電源后，則可以正常開 機使用啦。只需要給本產品發送命令“set pd port 2-3 power 13.0”，軟件會自動打開對應的 端口，計算對應的功率等級及電流輸出，用戶可以在輸出界面看到結果輸出。

命令格式可以有：

set pd port 12 power 13.0

set pd port 1-12 power 56

set pd port 2-3 power 40.0

set pd port 6-12 power 51.0

set pd port 2 power 62

set pd port 3 power 71.3

set pd port 3 power 80

用戶可以單獨配置某個通道，或者連續某幾個通道，功率可以填整數或最多帶一位小數， 例如：

發送命令“set pd port 2-3 power 13.0”：

上圖就是配置端口 2 和端口 3 輸出功率 13W 的圖示。

4.4    端口關閉

用戶可以通過命令“set pd off port 1-12”去關閉端口，比如： 發送命令“set pd off port 1-12”，結果如下圖所示：

用戶也可以單獨關閉某個端口，或者關閉連續的某幾個端口：

set pd off port 3 set pd off port 2-3

4.5    端口打開

用戶可以通過命令“set pd on port 1-12”去打開端口，比如：

發送命令“set pd on port 1-12”，結果如下圖所示：

用戶也可以單獨打開某個端口，或者打開連續的某幾個端口：

set pd on port 3 set pd on port 2-3

4.6    端口功率查詢

方法一：用戶可以通過命令“display pd power low 4 high 80”查詢功率，這里只支持填 寫整數，比如發送“display pd power low 4 high 80”，結果如下圖所示：

需要用戶注意的是，查詢“OK”的結果將以大于 low 設置的數值及小于 high 設置的數 值為判斷條件，如果剛好等于 low 或者等于 high 的設置值，查詢結果仍會被判為“NG”。 方法二：用戶可以通過命令“display pdstate”查詢功率，下位機會根據端口實際情況 回顯正在使用的端口狀態、功率等級及實際功率，每次顯示 12 個通道，如有任一通道查詢

結果異常，都會顯示，如下圖所示：

4.7    指示燈狀態

單色燈狀態有“亮”與“不亮”，如果系統檢測到端口已打開并且供電正常，則對應端 口綠燈亮，否則不亮燈。雙色燈有 5 個，最右側為運行狀態指示燈，其余 4 個是風扇狀態指 示燈，綠色代表運行正常，紅色代表狀態異常。

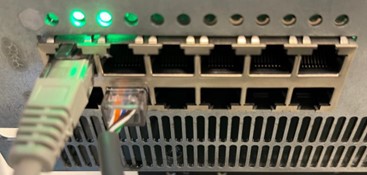

上圖左側 2、3 的綠燈亮，表示端口 2 和端口 3 配置成功，且與 PSE 工作正常。

上圖，最左側的綠燈亮，表示風扇 1 已接入且能正常運行；左邊 2、3、4 亮紅燈，表示 沒有風扇 2-4 未接入或者未啟動；最右邊的綠燈亮，表示運行狀態正常。

4.8    溫度檢測

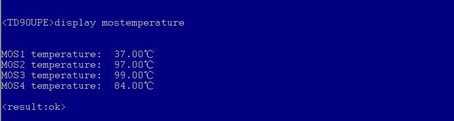

用戶可以通過發送命令“display mostemperature”來查詢當前功率板上的溫度，查詢結 果見下圖：

系統對溫度的查詢頻次為每 7 秒查詢一次，在自動模式下系統會根據溫度來自動調節風 扇轉速。

4.9    風扇狀態查詢和設置

用戶可以通過發送命令“display fanstate”查詢風扇狀態。 風扇運行模式有兩種，一種是“自動模式”，由軟件根據溫度配置風扇轉速，另一種是

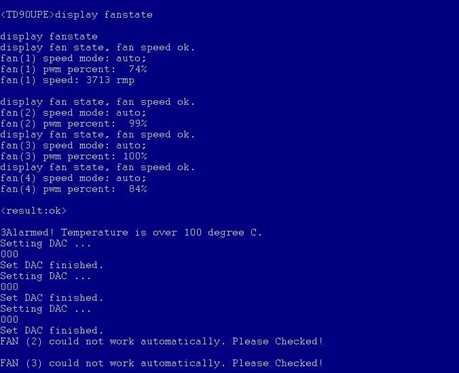

“手動模式”，由用戶直接配置風扇輸出的 PWM 從而調節風扇轉速。 下圖是發送“display     fanstate”查詢到的風扇狀態：

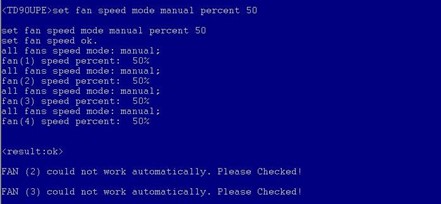

用戶可以通過發送命令“set fan speed mode manual percent 50”，調節風扇轉速，percent

后僅支持輸入包含 0 到 100 內的整數。

用戶可以通過發送命令“set fan speed mode auto”把風扇模式配置為自動模式：

需要注意的是，當系統檢測到溫度大于 60 度時，風扇全速運行。當系統檢測到溫度超過 100 度時，系統關斷 PD 功率等級，并且此時風扇全速運行。當溫度降下來后，需要用戶重新配 置業務。

4.10 更新軟件

用戶可以以下步驟，更新產品軟件。

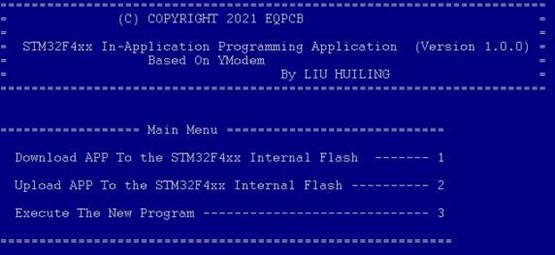

步驟 1：上電后或發送“reset borad”便可出現以下回顯，按下鍵盤數字 1 進入升級狀態。

步驟 2：按下以圖示步驟選擇需要的版本，點擊【確定】。

步驟

  ，說明升

級完成。此時軟件會再回顯一次步驟 1 的菜單，用戶可以按下鍵盤數字 3 快速進入程序，或

者等待軟件倒數 8 秒后自動進入程序。

5   包裝清單

POE 功率測試產品×1，1.5m 電源線×1，產品說明書×1
