產品說明書
MVTD30ATDIO_VA
V1.1
1、產品介紹
本卡是一種根據PXIe接口總線設計的數字信號卡，用于數字電平信號、脈沖信號的輸入輸出，支持在標準PXIe機框平臺運行，滿足該平臺所有規范，含結構尺寸、背板接口等�？蓸�(gòu)成實驗室，產品質量檢測中心等各種領域的數據采集，波形分析和處理系統，也可以構成工業生產過程監控系統。它主要應用場合為：
電子產品質量檢測
信號采集
過程控制
伺服控制
本產品實物圖如下圖所示：
圖1 板卡實物圖
2、產品特征
板卡滿足PXIe 2.0規范，3U尺寸，輸入輸出特征如下；
32路數字輸入通道：
◆ 輸入電壓范圍0V～+60V；
◆ 過壓保護范圍±60V；
◆ 輸入阻抗120kohm；
◆ 比較閾值電壓軟件設定，范圍為1～25V；
◆ 采集數字信號類型軟件上可以配置為DI/PWM_Input；
◆ PWM_IN頻率測量范圍0.02Hz～1MHz；
◆ 100kHz以內，頻率測量相對精度±0.2%；
◆ 100kHz以內，1%～99%占空比范圍內，測量精度為滿量程±0.2%；
24路數字輸出通道：
◆ 輸出類型軟件可配置為：DO/PWM_Out；
◆ 輸出電平可軟件配置為：5V/12V/外部電源電壓；
◆ 輸出模式可軟件配置為：PUSH/PULL/PUSH&PULL/H.I.（高阻態）；
◆ PWM_OUT頻率范圍：0.02Hz～200kHz；
◆ 100kHz以內，頻率相對精度±0.2%；
◆ 100kHz以內，20%～80%占空比范圍內，輸出精度為滿量程的±0.2%；
◆ 高低端MOSFET各100mA過流保護。
3、電氣參數
3.1 產品供電功耗參數
本卡是由機箱背板提供的3.3V/5V/12V供電，其功耗如下表所示：
電壓 電流 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
3.3V | 350 | mA | 開機初始，輸入輸出未使能 | ||
5V | 22 | mA | 開機初始，輸入輸出未使能 | ||
12V | 115 | mA | 開機初始，輸入輸出未使能 |
表1 板卡供電功耗
注：輸出電壓12V，所有通道電平輸出，負載為空載時，12V供電電流為320mA
3.2 數字輸入通道電氣參數
表2 板卡輸入通道電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
輸入電壓范圍 | 0 | 60 | V | ||
比較閾值電壓范圍 | 1 | 25 | V | ||
輸入阻抗 | 120 | kΩ | |||
頻率測量范圍 | 0.02 | 106 | Hz | ||
頻率測量精度 | ±0.2 | % | 100kHz以內 | ||
占空比測量范圍 | 1 | 99 | % | 100kHz以內 | |
占空比測量精度 | ±0.2 | % | 100kHz以內 | ||
過壓保護范圍 | ±60 | V |
3.3 數字輸出通道電氣參數①
表3 板卡輸出通道電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
輸出電壓范圍 | 5 | 25 | V | 外部參考電源供電 | |
輸出阻抗② | 61 | Ω | 1m延長線負載1kΩ，電平5V輸出 | ||
輸出頻率范圍 | 0.02 | 2*105 | Hz | ||
輸出頻率精度 | ±0.5 | % | 輸出頻率范圍內 | ||
輸出占空比范圍 | 20 | 80 | % | 100kHz以內 | |
占空比精度 | ±0.2 | % | 100kHz以內，20%-80%占空比 | ||
過流保護范圍 | 100 | mA | 0-25V輸出電壓內 |
注：①測試條件未注明輸出模式即所有模式滿足
②輸出端有二極管，不同負載輸出阻抗不同
4、結構尺寸
產品的組件圖與尺寸圖如下所示
圖2 產品組件圖

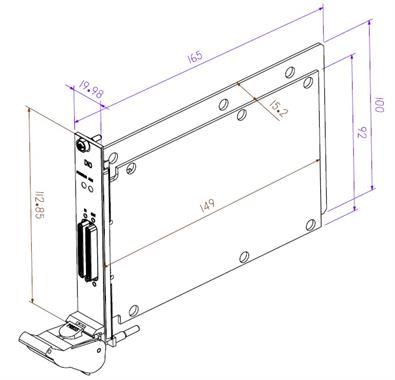

圖3 產品尺寸圖
5、使用注意事項說明
a、輸入電壓不能超過60V；
b、輸入?yún)⒖茧妷罕M量設置約為測量電壓的二分之一；
c、輸出外部接入電壓不能超過25V；
d、輸入輸出端口勿接反；
e、DO使用內部電源時，總輸出電流需小于1A；使用外部電源時，總輸出電流需小于2A。
6、包裝清單
板卡×1，VHDCI延長線纜×2，產品說明書×1
