產品說明書
MVTD30ATAIO_VA
V1.1
1、產品介紹
本卡是一種根據PXIe接口總線設計的模擬信號卡，用于模擬信號電平、波形采集，以及電平輸出，支持在標準PXIe機框平臺運行，滿足該平臺所有規范，含結構尺寸、背板接口等。它主要應用場合為：
電子產品質量檢測
模擬信號采集
本產品實物圖如下圖所示：

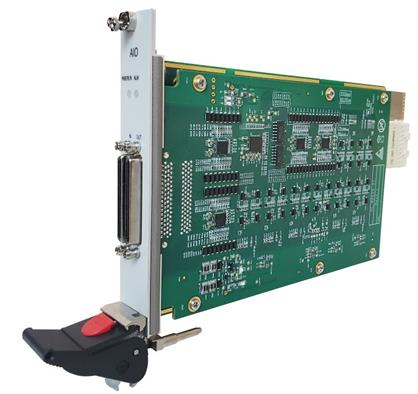

圖1 板卡實物圖
2、產品特征
板卡滿足PXIe 2.0規范，3U尺寸，輸入輸出特征如下；
32路模擬輸入通道：
◆ 輸入電壓范圍0V～±40V；
◆ 過壓保護范圍±90V；
◆ 輸入阻抗大于1Mohm；
◆ 模擬信號測量范圍0.02Hz～10kHz；
◆ 0V～±40V，電壓測量相對精度±0.5%；
◆ ±20V以內，采樣率為100kS/s；
◆ 分辨率16bit；
32路模擬輸出通道：
◆ 輸出電壓范圍：0～12V；
◆ 電壓精度在12Vpp@20mA下0.5%+5mV；
◆ 最大輸出電流20mA；
◆ 輸出過壓保護范圍±60V，分辨率16bit；
◆ 輸出30mA過流保護。
3、電氣參數
3.1 產品供電功耗參數
本卡是由機箱背板提供的3.3V/5V/12V供電，其功耗如下表所示：
電壓 電流 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
3.3V | 1100 | mA | 開機初始，輸入輸出未使能 | ||
5V | 22 | mA | 開機初始，輸入輸出未使能 | ||
12V | 185 | mA | 開機初始，輸入輸出未使能 |
表1 板卡供電功耗
注：所有AO通道輸出12V，負載為空載時，12V供電電流為250mA
3.2 模擬輸入通道電氣參數
表2 板卡輸入通道電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
輸入電壓范圍 | 0 | ±40 | V | ||
輸入阻抗 | 1 | MΩ | |||
采集精度 | ±0.5 | % | 量程范圍內 | ||
采樣率 | 100k | S/s | ±20V以內 | ||
分辨率 | 16 | bit | |||
過壓保護范圍 | ±90 | V |
3.3 模擬輸出通道電氣參數
表3 板卡輸出通道電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
輸出電壓范圍 | 0 | 12 | V | ||
輸出阻抗① | 10 | Ω | |||
輸出電流范圍 | 0 | 20 | mA | ||
輸出電壓誤差 | ±0.5 | % | 輸出電壓范圍內 | ||
分辨率 | 16 | bit | |||
失調電壓 | 5 | mV | |||
過流保護范圍 | 30 | mA | 0-12V輸出電壓內 | ||
輸出過壓保護范圍 | ±60 | V |
注：①輸出端有自恢復保險絲，不同負載輸出阻抗不同
4、結構尺寸
產品的組件圖與尺寸圖如下所示

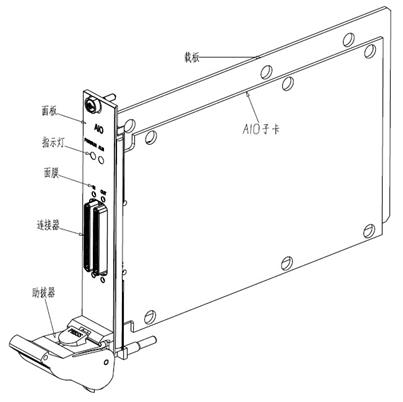

圖2 產品組件圖

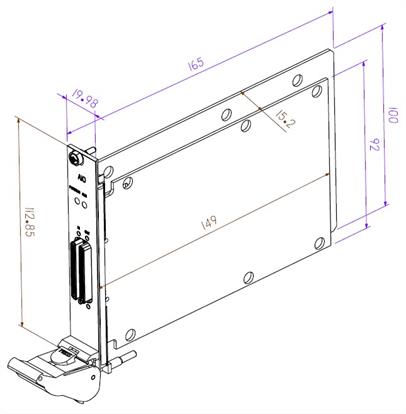

圖3 產品尺寸圖
5、使用注意事項說明
a、輸入電壓不能超過±90V；
b、輸入測量時，待測設備的地需要和板卡接口上的GND連接；
c、輸出時待測設備是浮地，應該使用接地參考單端模式（板卡的AO-與GND短接）；
d、輸入輸出端口勿接反；
6、包裝清單
板卡×1，VHDCI延長線纜×2，產品說明書×1
