其它板卡-PXIe-高壓繼電器卡產品說明書
MPN: MVTD20ATHVR
V1.0
1、產品介紹
本卡是一種根據PXIe接口總線設計的繼電器卡，用于各種時序開關控制，支持在標準PXIe機框平臺運行，滿足該平臺所有規范，含結構尺寸、背板接口等�？蓸�(gòu)成實驗室，產品質量檢測中心等各種領域的開關控制。

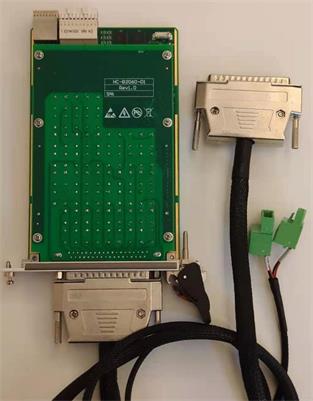

本產品實物圖如下圖所示：
(插入產品實物圖高壓繼電器卡)
圖1 板卡實物圖
2、產品特征
板卡滿足PXIe 2.0規范，3U尺寸，輸入輸出特征如下；
16路多路復用通道：
◆ 單刀單擲繼電器32組；
◆ 最大切換電壓1000VDC；
◆ 最大切換電流1A；
◆ 繼電器壽命≥10000萬次；
◆ 軟件確保導通時僅一個通道；
◆ 可靈活級聯多張板卡使用，以擴展通道數。
3、電氣參數
3.1 產品供電功耗參數
本卡是由機箱背板提供的3.3V/5V/12V供電，其功耗如下表所示：
電壓 電流 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
3.3V | 995 | mA | 開機初始，輸入輸出未使能 | ||
5V | 10 | mA | 開機初始，輸入輸出未使能 | ||
12V | 125 | mA | 開機初始，輸入輸出未使能 |
表1 板卡供電功耗
3.2 多路復用通道電氣參數
表2 板卡多路復用通道電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
切換電壓 | DC1000 | V | |||
切換電流 | 1 | A | |||
導通阻抗 | 150 | Ω | 10mA 500mVDC | ||
絕緣阻抗 | 1011 | Ω | |||
動作時間 | 1 | ms | 額定電壓 | ||
釋放時間 | 0.1 | ms | 額定電壓 | ||
電耐久性 | 1×108 | 次 | Signal level1.0V,10mA |
4、結構尺寸
產品的組件圖與尺寸圖如下所示

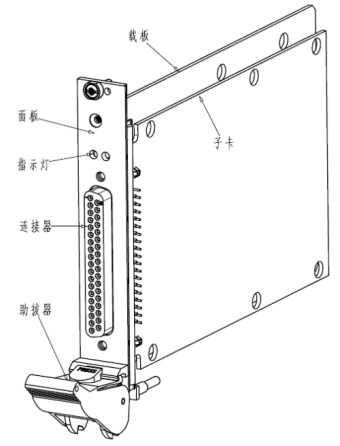

圖2 產品組件圖

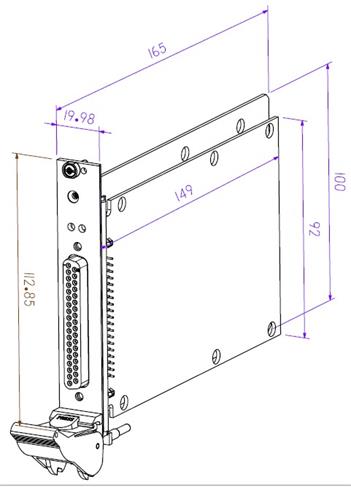

圖3 產品尺寸圖
5、接口定義說明
本板卡采用定制的DB37連接器，實物圖如下圖所示：
圖4 產品接口實物圖
接口定義如下：
表3 板卡面板接口定義
DB37 | |||
Mux_com0_n | 1 | ||
Mux_com0_p | 2 | 20 | Mux_com1_p |
3 | 21 | Mux_com1_n | |
Mux_1p | 4 | 22 | Mux_1n |
Mux_2p | 5 | 23 | Mux_2n |
Mux_3p | 6 | 24 | Mux_3n |
Mux_4p | 7 | 25 | Mux_4n |
Mux_5p | 8 | 26 | Mux_5n |
Mux_6p | 9 | 27 | Mux_6n |
Mux_7p | 10 | 28 | Mux_7n |
Mux_8p | 11 | 29 | Mux_8n |
Mux_9p | 12 | 30 | Mux_9n |
Mux_10p | 13 | 31 | Mux_10n |
Mux_11p | 14 | 32 | Mux_11n |
Mux_12p | 15 | 33 | Mux_12n |
Mux_13p | 16 | 34 | Mux_13n |
Mux_14p | 17 | 35 | Mux_14n |
Mux_15p | 18 | 36 | Mux_15n |
Mux_16p | 19 | 37 | Mux_16n |
6、使用注意事項說明
a、輸入電壓不能超過DC1000V；
b、輸入電流不能超過上面電氣參數的電流值；
c、禁止板卡熱插拔；
d、板卡移動需要注意靜電防護。
7、包裝清單
高壓繼電器板卡×1PC，DB37定制延長線×1PC，產品說明書×1份
