PXIe-低壓繼電器卡產品說明書
MPN: MVTD20ATLVR
V1.0
1、產品介紹
本卡是一種根據PXIe接口總線設計的繼電器卡，用于各種時序開關控制，有三類繼電器功能（SPST、SPDT、多路復用），支持在標準PXIe機框平臺運行，符合PXIe規范，含結構尺寸、背板接口等�？捎糜趯�(shí)驗室，產品質量檢測中心等各種領域的開關控制。
本產品實物圖如下圖所示：
（插入板卡實物圖片）
圖1 板卡實物圖
2、產品特征
板卡滿足PXIe 2.0規范，3U尺寸，輸入輸出特征如下；
30路多路復用通道：
◆ 雙刀雙擲繼電器30組；
◆ 工作電壓100VDC；
◆ 最大切換電流1A；
◆ 繼電器壽命≥10萬次；
◆ 硬件和軟件多重確保通道選擇的唯一性；
20路單刀雙擲通道：
◆ 20組SPDT繼電器輸出；
◆ 工作電壓100VDC；
◆ 最大切換電流2A；
◆ 繼電器壽命≥10萬次；
12路單刀單擲通道：
◆ 12組SPST繼電器輸出；
◆ 工作電壓100VDC；
◆ 最大切換電流4A；
◆ 繼電器壽命≥10萬次；
3、電氣參數
3.1 產品供電功耗參數
本卡是由機箱背板提供的3.3V/5V/12V供電，其功耗如下表所示：
電壓 電流 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
3.3V | 995 | mA | 開機初始，輸入輸出未使能 | ||
5V | 10 | mA | 開機初始，輸入輸出未使能 | ||
12V | 85 | mA | 開機初始，輸入輸出未使能 |
表1 板卡供電功耗
注：SPST/SPDT全部吸合，多路復用導通一路，12V供電電流為420mA
3.2 SPST通道電氣參數
表2 板卡SPST通道電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
切換電壓 | DC100 | V | |||
切換電流 | 4 | A | |||
導通阻抗 | 200 | mΩ | 10mA 30mVDC | ||
絕緣阻抗 | 1000 | MΩ | |||
應用負載 | 10 | uA | 10mV | ||
動作時間 | 3 | ms | 額定電壓 | ||
釋放時間 | 3 | ms | 額定電壓 | ||
電耐久性 | 1×105 | 次 | 1A 30VDC,阻性負載，85℃，1s通9s斷 | ||
機械耐久性 | 1×108 | 次 |
3.3 SPDT通道電氣參數
表3 板卡SPDT通道電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
切換電壓 | DC100 | V | |||
切換電流 | 2 | A | |||
導通阻抗 | 200 | mΩ | 10mA 30mVDC | ||
絕緣阻抗 | 1000 | MΩ | |||
應用負載 | 10 | uA | 10mV | ||
動作時間 | 3 | ms | 額定電壓 | ||
釋放時間 | 3 | ms | 額定電壓 | ||
電耐久性 | 1×105 | 次 | 0.5A 125VAC,阻性負載，40℃，1s通9s斷 | ||
機械耐久性 | 1×108 | 次 |
3.4 多路復用通道電氣參數
表4 板卡多路復用通道電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
切換電壓 | DC100 | V | |||
切換電流 | 1 | A | |||
導通阻抗 | 200 | mΩ | 10mA 30mVDC | ||
絕緣阻抗 | 1000 | MΩ | |||
應用負載 | 10 | uA | 10mV | ||
動作時間 | 3 | ms | 額定電壓 | ||
釋放時間 | 3 | ms | 額定電壓 | ||
電耐久性 | 1×105 | 次 | 0.5A 125VAC,阻性負載，40℃，1s通9s斷 | ||
機械耐久性 | 1×108 | 次 |
4、結構尺寸
產品的組件圖與尺寸圖如下所示
圖2 產品組件圖

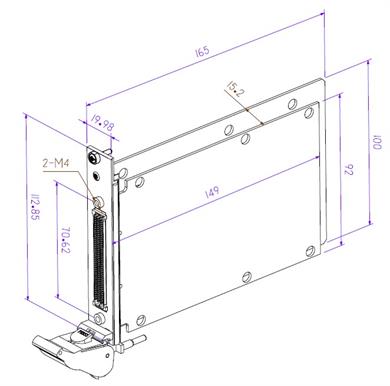

圖3 產品尺寸圖(單位mm)
5、接口定義說明
本板卡采用SAMTEC的SEAF-40-01-L-06-1-RA-TR連接器，板卡經過板卡接插件轉換成三個功能的接口，實物圖如下圖所示：

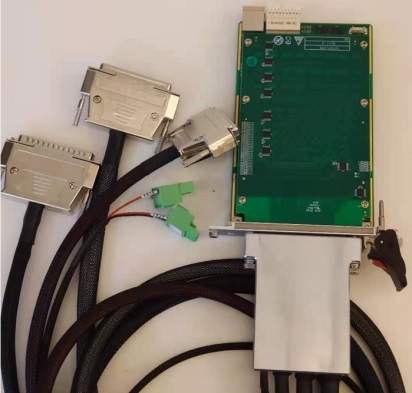

圖4 產品接口實物圖
按功能分的三個接口定義如下：
5.1、多路復用30個通道使用DB62公頭，其PIN腳定義入下表
多路復用 | |||||
Mux_p1 | Mux_n11 | 1 | 22 | ||
Mux_n1 | Mux_p12 | 2 | 23 | 43 | Mux_p22 |
Mux_p2 | Mux_n12 | 3 | 24 | 44 | Mux_n22 |
Mux_n2 | Mux_p13 | 4 | 25 | 45 | Mux_p23 |
Mux_p3 | Mux_n13 | 5 | 26 | 46 | Mux_n23 |
Mux_n3 | Mux_p14 | 6 | 27 | 47 | Mux_p24 |
Mux_p4 | Mux_n14 | 7 | 28 | 48 | Mux_n24 |
Mux_n4 | Mux_p15 | 8 | 29 | 49 | Mux_p25 |
Mux_p5 | Mux_n15 | 9 | 30 | 50 | Mux_n25 |
Mux_n5 | Mux_p16 | 10 | 31 | 51 | Mux_p26 |
Mux_p6 | Mux_n16 | 11 | 32 | 52 | Mux_n26 |
Mux_n6 | Mux_p17 | 12 | 33 | 53 | Mux_p27 |
Mux_p7 | Mux_n17 | 13 | 34 | 54 | Mux_n27 |
Mux_n7 | Mux_p18 | 14 | 35 | 55 | Mux_p28 |
Mux_p8 | Mux_n18 | 15 | 36 | 56 | Mux_n28 |
Mux_n8 | Mux_p19 | 16 | 37 | 57 | Mux_p29 |
Mux_p9 | Mux_n19 | 17 | 38 | 58 | Mux_n29 |
Mux_n9 | Mux_p20 | 18 | 39 | 59 | Mux_p30 |
Mux_p10 | Mux_n20 | 19 | 40 | 60 | Mux_n30 |
Mux_n10 | Mux_p21 | 20 | 41 | 61 | |
Mux_p11 | Mux_n21 | 21 | 42 | 62 | |
5.2、多路復用輸入輸出公共端使用兩個2PIN連接器，輸入母頭，輸出公頭，其PIN腳定義入下表：
PIN序號 | 定義 | |
輸入端 | 1 | Mux_com1_n |
2 | Mux_com1_p |
PIN序號 | 定義 | |
輸出端 | 1 | Mux_com2_n |
2 | Mux_com2_p |
5.3、SPDT單刀雙擲20個通道使用DB62母頭，其PIN腳定義入下表：
SPDT | |||||
DR_A1 | DR_C1 | 1 | 22 | ||
DR_A2 | DR_C2 | 2 | 23 | 43 | DR_B1 |
DR_A3 | DR_C3 | 3 | 24 | 44 | DR_B2 |
DR_A4 | DR_C4 | 4 | 25 | 45 | DR_B3 |
DR_A5 | DR_C5 | 5 | 26 | 46 | DR_B4 |
DR_A6 | DR_C6 | 6 | 27 | 47 | DR_B5 |
DR_A7 | DR_C7 | 7 | 28 | 48 | DR_B6 |
DR_A8 | DR_C8 | 8 | 29 | 49 | DR_B7 |
DR_A9 | DR_C9 | 9 | 30 | 50 | DR_B8 |
DR_A10 | DR_C10 | 10 | 31 | 51 | DR_B9 |
DR_A11 | DR_C11 | 11 | 32 | 52 | DR_B10 |
DR_A12 | DR_C12 | 12 | 33 | 53 | DR_B11 |
DR_A13 | DR_C13 | 13 | 34 | 54 | DR_B12 |
DR_A14 | DR_C14 | 14 | 35 | 55 | DR_B13 |
DR_A15 | DR_C15 | 15 | 36 | 56 | DR_B14 |
DR_A16 | DR_C16 | 16 | 37 | 57 | DR_B15 |
DR_A17 | DR_C17 | 17 | 38 | 58 | DR_B16 |
DR_A18 | DR_C18 | 18 | 39 | 59 | DR_B17 |
DR_A19 | DR_C19 | 19 | 40 | 60 | DR_B18 |
DR_A20 | DR_C20 | 20 | 41 | 61 | DR_B19 |
21 | 42 | 62 | DR_B20 | ||
5.4、SPST單刀單擲12個通道使用DB25母頭，其PIN腳定義入下表：
SPST | |||
SR_A1 | 1 | 14 | SR_C1 |
SR_A2 | 2 | 15 | SR_C2 |
SR_A3 | 3 | 16 | SR_C3 |
SR_A4 | 4 | 17 | SR_C4 |
SR_A5 | 5 | 18 | SR_C5 |
SR_A6 | 6 | 19 | SR_C6 |
SR_A7 | 7 | 20 | SR_C7 |
SR_A8 | 8 | 21 | SR_C8 |
SR_A9 | 9 | 22 | SR_C9 |
SR_A10 | 10 | 23 | SR_C10 |
SR_A11 | 11 | 24 | SR_C11 |
SR_A12 | 12 | 25 | SR_C12 |
13 | |||
6、使用注意事項說明
a、輸入電壓不能超過DC100V；
b、輸入電流不能超過上面電氣參數的電流值；
c、禁止板卡熱插拔；
d、板卡移動需要注意靜電防護。
7、包裝清單
板卡×1PC，定制接插件產品×1PC，產品說明書×1份
