此測試案例為某客戶直插型雙邊緣連接器的SI測試項目
測試分為頻域和時域兩方面，頻域包括插損，回?fù)p，串?dāng)_，時域包括阻抗，時延，串?dāng)_等。

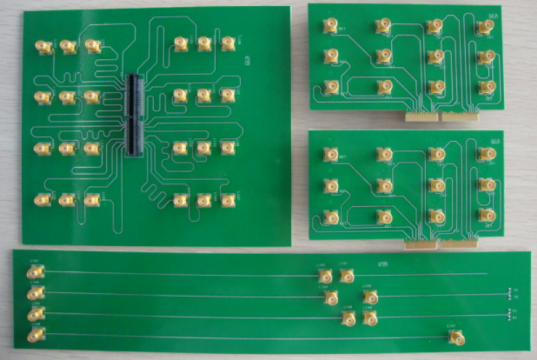

1、測試板實物圖
2、測試環境
VNA：Agilent網絡分析儀
TDR：Agilent E5071C
Test Board：8208-直母系列連接器測試板
3、測試結果
（1）TDR特征阻抗
信號上升時間 | 30±5ps | 50 ps | 100 ps | 250 ps | 500 ps | 750 ps | 1 ns |
最大阻抗 | 57.888 | 54.230 | 51.307 | 50.707 | 51.218 | 51.605 | 51.995 |
最小阻抗 | 42.252 | 45.496 | 48.271 | 50.342 | 51.126 | 51.483 | 51.680 |
（2）插損對比
（3）回?fù)p對比

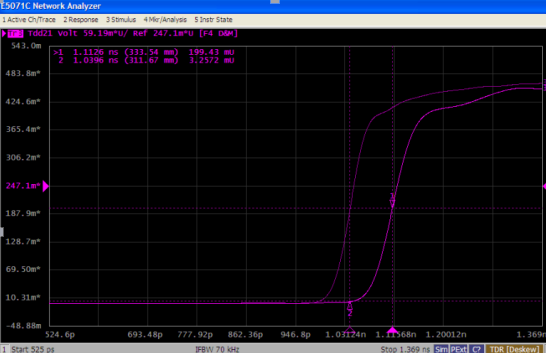

（4）差分延時

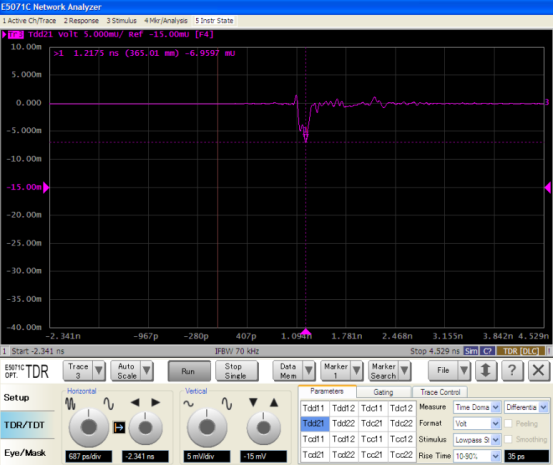

（5）NEXT近端串?dāng)_
（6）FEXT遠端串?dāng)_
