本測試案例為某連接器廠家的HS-Dock連接器測試板
主要SI測試指標要包括：連接器的阻抗、插損與回損、近端串擾、遠端串擾等電氣性能指標

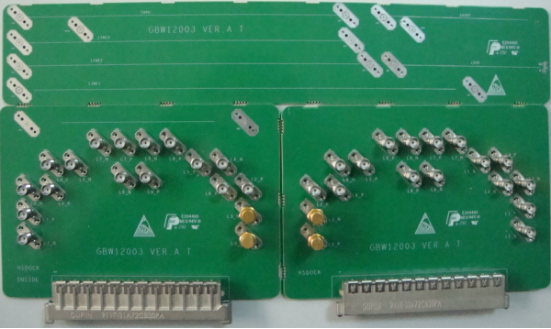

1、測試板圖片
2、測試環境
VNA：Agilent 26.5GHz網絡分析儀
TDR：Agilent E5071C
Test Board：HS-DOCK連接器測試板
3、測試結果及圖片
（1）TDR特征阻抗（上升時間35ps）
（2）IL插入損耗（兩家連接器對比）

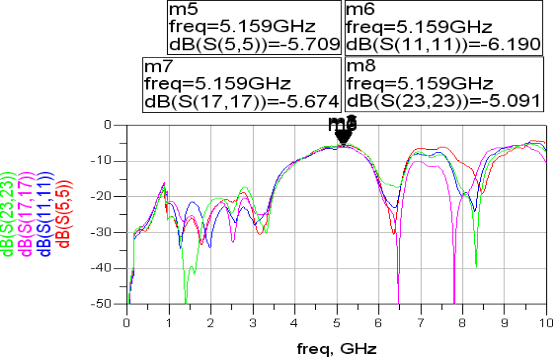

（3）RL回波損耗（兩家連接器對比）
（4）串擾
NEXT近端串擾（8對綜合串擾）
FEXT遠端串擾（8對綜合串擾）
