HSCATS（高速電纜自動化測試系統）是邁威科技自主研發的高速信號自動化測試系統

1、測試系統優點

Ø 高速測試系統使用自主設計測試軟件，控制Agilent E5071C網絡分析儀，輸出測試數據

Ø 測試夾具采用高速板材ROGERS 4350B，優異的板材性能，在0~20GHz范圍內具有很好的高頻特性

Ø 軟件界面友好，便于操作，一鍵輸出測試報告

Ø 軟件可擴展性好，未來支持HDMI、USB、SAS/SATA、Display Port 等接口

Ø 性價比高，高速測試最佳選擇

Ø 特征阻抗：100ohm +/- 8歐姆

Ø 差分信號對內Skew < 2ps ，差分信號對間Skew < 3ps

Ø 差分信號插入損耗 < 3dB @ 18GHz

Ø 電源電壓：DC3.3V

Ø 工作環境：儀器正常工作時應在溫度為0℃～40℃，相對濕度≤75%，少塵， 少震動，且避免陽光直射，遠離強電磁場

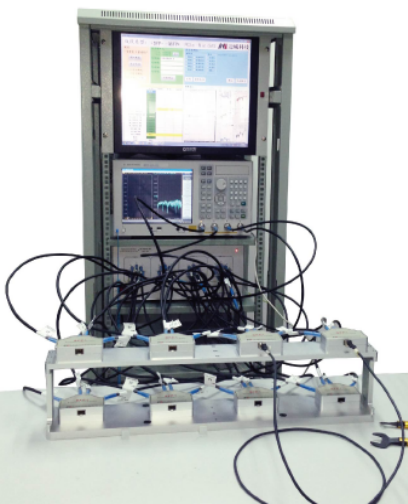

2、測試系統實際環境圖（4條SFP+電纜組件同時測試）

3、測試原理框圖

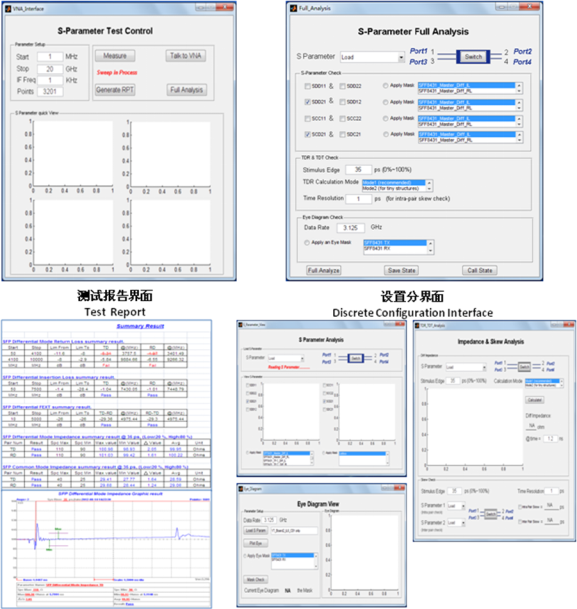

4、測試軟件界面
